Revues techniques, manuels d'atelier, guides d'entretien

et catalogue pièces de rechanges pour

Tracteur RENAULT

Super 5 (R7054) et 5D (R7055)

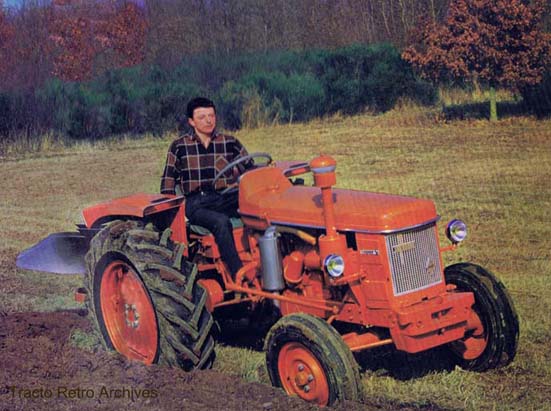

Le Tracteur Renault Super 5(Ancienne calandre)  et super 5D(Nouvelle calandre)(R7055), fut décliné en  en plusieurs versions,

N pour Normal, V pour Vigneron et E pour Etroit.

Equipé du moteur Renault 3 cylindres type 592 refroidi à eau pour Renault Super 5 et Moteur types 709 pour Renault Super 5D,  toute en conservant la même partie tractrice (Boite, pont , relevage) que les N70 et N72,

vous trouverez dans cette page toute la littérature technique ce rapportant à ce modèle.





Réf:/Renau 140
Manuel de Réparation - MR 74 - édité par Renault  pour les tracteurs types  essence E30 (R3051),  D35 (R7050),  D30 (R7051),  D22 (R7052),  Super 5D (R7054), et Super 7 et 7D (R7055). Document professionnel, absolument tout, sur le sujet, Embrayage, Boite de vitesses, Pont arrière, essieu avant, Direction, Freinage, Roues et moyeux, Relevage hydraulique (sauf  Tracto-control), outils spécialisés.

Manuel remis par Renault Agriculture aux concessionnaires de la marque, idéal pour toutes les interventions mécaniques.

Embrayage
Boîte de vitesses
Pont arrière
Essieu avant
Direction
Freinage
Roues et moyeux
Relevage hydraulique type 270
Relevage hydraulique type 324
Outils spécialisés

Pour toutes les opérations de réparation concernant le moteur se reporter au  manuel d'atelier ci dessous.

Réf:/Renau 150

Manuel de réparation - MR 39 de 1962 - Moteurs types 592 pour Renault Super 5 (R7054)et Moteurs types 709.30 et 709.31 pour Renault  Super 5D(R7154)
 Démontage, remontage du moteur de l'alimentation de l'injection, plan du schéma électrique.
(44 pages)

Le moteur 709 équipe les tracteurs R.7054 et R.7154 en remplacement du moteur 592.
Ce moteur est équipé de deux types de pompe d'injection
- Moteur RENAULT 709.30 équipement d'injection BOSCH
- Moteur RENAULT 709.31 équipement d’injection ROTO-DlESEL.

Caractéristiques, cotes et réglages
Dépose du moteur
Repose du moteur
Démontage du moteur
Remplacement de l’axe du pignon intermédiaire
Remontage du moteur
Vilebrequin
Embiellage
Distribution (calage)
 Joint d’étanchéité du palier arrière
Culasse
Remplacement des guides
Remplacement des sièges
Chambre de précombustion
Réglage des culbuteurs
Volant
Repose et calage de la pompe
Injecteurs (tarage)
purge du circuit d’injection .

Réf:/Renau 118

Manuel de réparation Renault  - MR 132 - pour le relevage hydraulique (Tracto-Control) des tracteurs Renault première fabrication en 1962 à 1966 Super 7 et (D) (R7055), Super 6 (R7050),  Super 3 (R7052), Super 3D, Super 6, Super 5 (R7054) et N71 Super (R7055). (38 pages prix 20 Euros) En Français. Disponible en: Anglais, Allemand, Espagnol et Italien





Réf:/Renau 118bis

Ce manuel est un complément presque indispensable à notre référence 118. Il comporte de nombreuses pages couleurs sur  la  description, l'utilisation, l'entretien et le fonctionnement du relevage Renault Tracto-Control. Document en français. (18 pages)

NB. Possibilité de relier les deux références (118 et 118bis) en un seul volume (56 pages )

Réf:/Renau 103

Guide d'utilisation et d'entretien - NE 915 de 1962 - pour le tracteur Renault du type Super 5 (R7054) ancienne calandre, moteur type 592 à 3 cylindres diesel, refroidi à eau.  (64 pages)

Document remis au client lors de l'achat du tracteur. connaissances des boutons et manettes.

Tableau de graissage, quantité et  lubrifiants recommandés.

Réf:/Renau 104

Guide d'utilisation et d'entretien - NE 954 de 1962 - pour le tracteur Renault du type Super 5 (R7054) nouvelle calandre , moteur type 592 à 3 cylindres diesel, refroidi à eau. (64 pages)

Document remis au client lors de l'achat du tracteur. connaissances des boutons et manettes.

Tableau de graissage, quantité et  lubrifiants recommandés.

Réf:/Renau 104Bis

Guide d'utilisation et d'entretien - NE 954 de 1964 - pour le tracteur Renault du type Super 5D (R7054), moteur type 709 à 3 cylindres diesel, refroidi à eau. Relevage Tracto Control (64 pages)



Réf:/Renau 106

Catalogue concessionnaire pièces de rechanges - PR 722 de 1962 -pour le tracteur Renault type Super 5 (R7054). Versions:  Normal, Vigneron, ÉtroitTrès beau document ou sont répertoriées en planches toutes les pièces détachées en éclatés, les références, les vis les écrous tous les éléments qui composent les tracteurs.  (180 pages)  En Français. Disponible en: Anglais, Allemand, Espagnol et Italien

Réf:/Faucheuse 119

Manuel de montage et d'entretien  N° 102.01 pour faucheuse de marque KUHN, pour les tracteurs Renault Super du super 2 au super 7, et du R53 au R88.  (16 pages)
