F135D et F137D

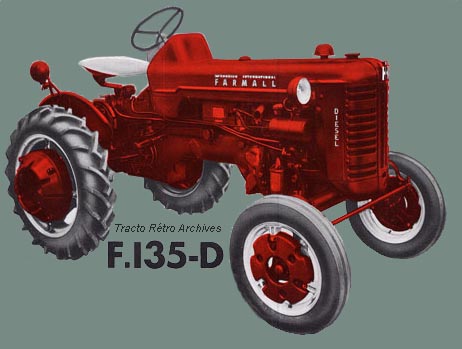

Apparu en 1957 et venant compléter la gamme des tracteurs McCormick.-International, le Farmall F-135D (17cv) a été conçu et réalisé suivant les tous derniers progrès de la technique en ce domaine.

Sa puissance - il tire une charrue 2 socs légère - le désigne tout naturellement pour les exploitations de moyenne importance, pour les petites exploitations dont le sol exige pourtant une puissance de traction déjà élevée, et enfin pour les grandes où il peut être un excellent tracteur de complément.

Ses caractéristiques en font un tracteur doté des tous derniers perfectionnements techniques : boîte à 6 vitesses avant et une arrière, blocage du différentiel, relevage hydraulique incorporé.

Sa faible consommation - son moteur Diesel 2 cylindres n’est pas “gourmand” - sera appréciée de tous ses utilisateurs.

Le F-135-D est un tracteur du type Farmall. C’est dire que sa conception même en fait un excellent porte-outils. Sa garde au sol (41 cm) permet l’adaptation rapide et facile des outils portés sous bâti cultivateur, etc.


Le F-135-D est équipé du même moteur que le tracteur D -217 fabriqué par IH en Allemagne. Sa réputation de moteur robuste, puissant économique n’est donc plus à faire et il donnera satisfaction pendant de très nombreuses années.


Le moteur F DD-74 présente des caractéristiques particulières très intéressantes: 2 cylindres en ligne, chambres de précombustion “à turbulence’, système d’injection incorporé au moteur et comprenant deux pompes d'injection “Bosch” commandées par une came, systèmes de graissage et de refroidissement sous pression, etc...

En 1960 le 137D lui succède, reprenant les mêmes éléments mécanique mais porté à 20 cv les ailes sont plus enveloppantes le tableau de bord est différent. (Relevage Modulor en option et possibilité de prise de force ventrale)

• Puissance conçue pour une charrue bisoc
• Construction robuste à toute épreuve
• Moteur Diesel International FDD-74
• 6 vitesses avant, 1 vitesse arrière
• Blocage du différentiel
• Relevage hydraulique incorporé
• Voies avant et arrière réglables
• Conduite agréable moyens de contrôle très complets
• Gamme d’instruments portés



Vous trouverez ci dessous la  liste des revues et manuels concernant les F135D et 137D, n'hésitez pas à nous contacter pour des conseils ou des tarifs.

Comme vous le remarquerez les prix des revues n'apparait pas sur le site, nous préférons que vous nous contactiez en nous indiquant les références qui vous concerne et nous vous ferons parvenir les conditions d’envoi, ceci nous permettant de filtrer les incohérences de certaines commandes et d’y apporter conseil et modification si besoin était.



Réf:/IH 152

Livret d'entretien - N° 1 027 834 R2 de juin 1958 - du tracteur FARMALL  type F135D diesel  (50 pages)





Réf:/IH 157

Livret d'entretien - N° 1 027 853 R1 d'août 1960 - du tracteur FARMALL type F137D diesel (44 pages)



Réf:/IH 157 Vigneron

Livret d'entretien - N° 1 027 852 R1 d'août 1960 - du tracteur FARMALL type FVV137D diesel.(Verger et Vigne) (44 pages)

Réf:/IH 154 Moteur

Manuel d'atelier concessionnaire - N° 1 028 630 R1 de février 1959 - Moteur :  FDD74 équipant les tracteurs FARMALL types F135D, F137D, FV135D et FV135D. Démontage et remontage complet de tous les éléments du moteur.  (32 pages)



Réf:/IH 154 Système d'injection

Manuel de service concessionnaire - N°1 028 582 R1 d'avril 1958 - Système d'injection des moteurs bicylindres DD66 et DD74, équipant les tracteurs F135D et F137D ainsi que DLD2, D212, D217. Document en français. (14 pages)



Réf:/IH 154 Châssis

Manuel d'atelier concessionnaire N° 1 028 672 R2 de février 1963 - Châssis : des tracteurs FARMALL types F135D et F137D, ainsi que les tracteurs FARMALL types FV135D et FVV137D. Démontage et remontage complet  transmission, embrayage, freins, direction, train avant.  (35 pages)



Réf:/IH 154 Relevage hydraulique

Manuel d'atelier - N° 1 028 606 R1 de septembre 1958 - Relevage Hydraulique "Type M.G.F" pour tracteur FARMALL type FF135D, pages des fluides en couleur.  (29 pages)



Réf:/IH 154 Bis Relevage hydraulique

Manuel d'atelier - N° 1 028 606 R2 Relevage Hydraulique "Type M.G.F" pour tracteur FARMALL séries 135 et 137, pages des fluides en couleur.  (34 pages)

Réf:/IH 134 Bis Relevage Hydraulique

Manuel de service concessionnaire - N° 1 028 583 R1 de juin 1959 - Relevage hydraulique :  Modulor A, B et C. Démontage et remontage du bloc hydraulique.  Pages des fluides en  couleurs.  (32 pages)



Réf:/IH 155 A

Brèves instructions de service - manuel N° 1 028 634 R1 mars 1959 - prise de force avant pour tracteur  FARMALL type F135D.  (9 pages)



Réf:/IH 155

Brèves Instructions de service - manuel N° 1 018 518 R1 de janvier 1961 - pour montage Distributeurs hydrauliques auxiliaires  2 et 4 voies pour tracteurs FARMALL types  F137D.  (8 pages)



Réf:/IH 165

Catalogue pièces - N° T-9 A FR de janvier 1960 - des tracteurs Mc. Cormick International, FARMALL type F135D et VINEYARD FV135D. (240 pages)



Réf:/IH 156

Catalogue pièces - N° T-11 A FR de septembre 1964 - Tracteurs FARMALL  Diesel types F137D Normal, Verger et Vigne. (252 pages)



Réf:/IH 155 B

Instructions de montages et listes des pièces de rechanges 1 025 178 R1 de février 1959 pour la Faucheuse portée type F4-5 pour tracteur FARMALL type F135D équipé d'une prise de force centrale.  (36 pages)



Réf:/IH155 C

Catalogue pièces  - N° FA 7A-FR de février 1965 - de la faucheuse  IH de type F4 5. Dans ce document sont répertoriées en planches toutes les pièces détachées avec vues  éclatées ainsi que les références. (28 pages)
